 rampe led DIY

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
florent22
Ramirezi sauvage


Masculin
Nombre de messages : 280
Age : 35
Localisation : mael-pestivien
Date d'inscription : 21/06/2012

MessageSujet: rampe led DIY   Ven 30 Jan - 15:14

j'ouvre un poste pour vous présentez ma rampe led qui est en cours de test avec gestion via arduino

rampe pour mon 600L, 1.40x0.40m

Led :

13 CW  CREE XML-U2
5 NW  CREE XML-T5
5 Rouge XP-E
lentille XML 40° et 80° XPE
drivers : 3 LDD 1500 L et 2 LDD 700H
alim : 36v - 200w

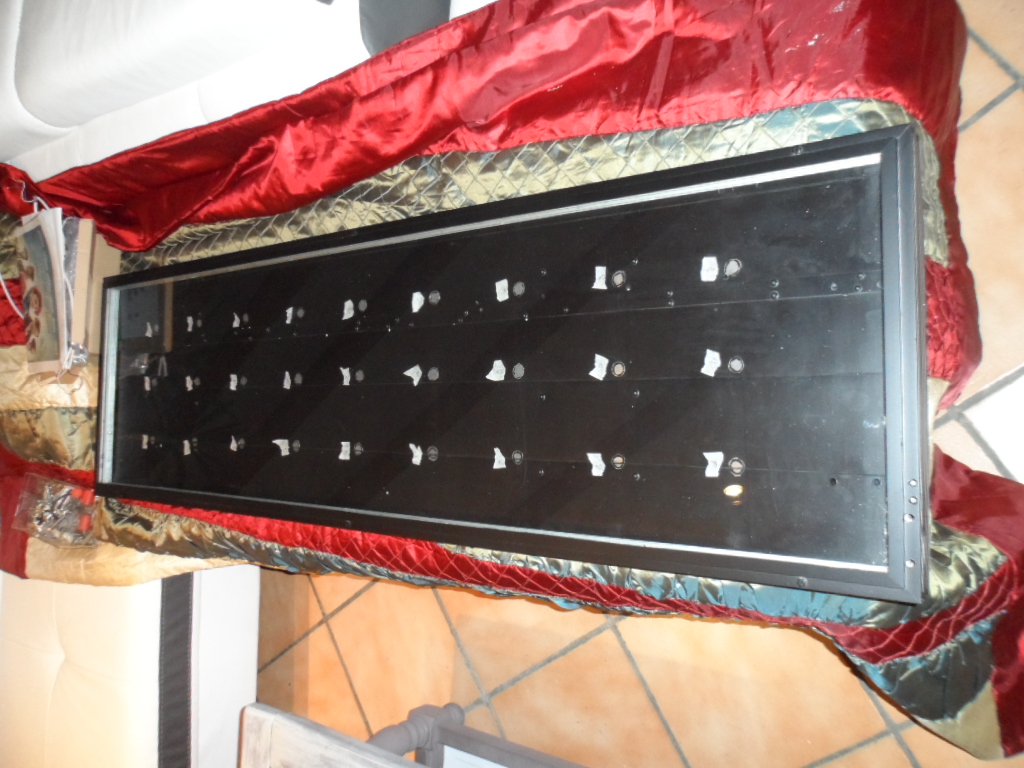

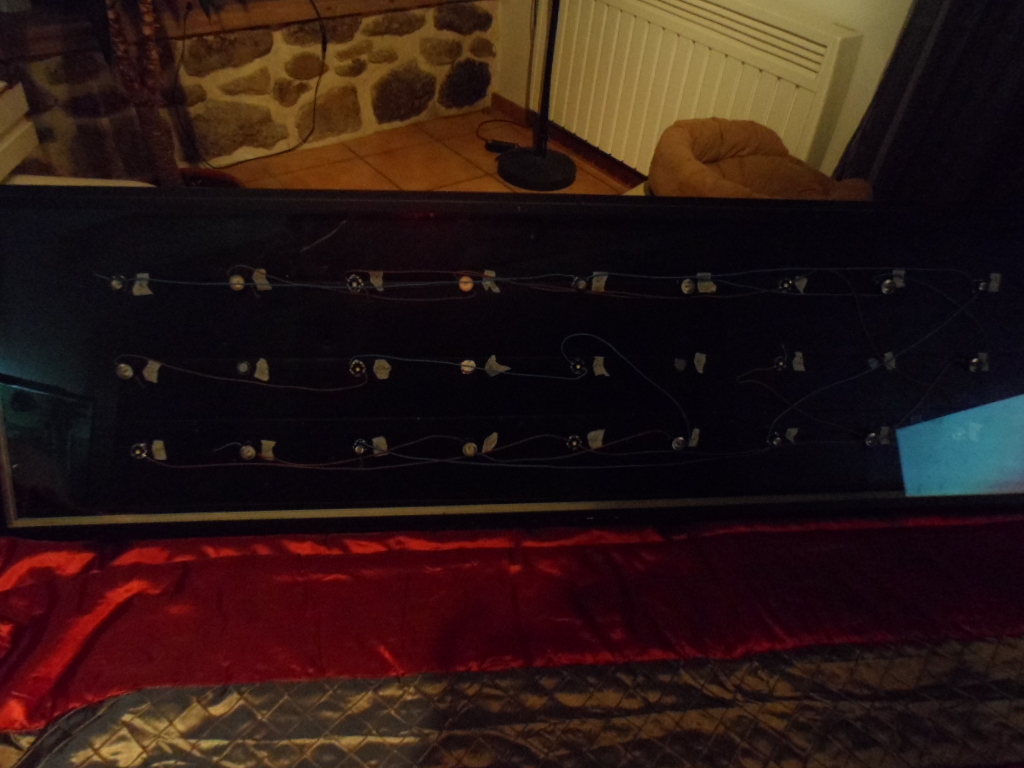

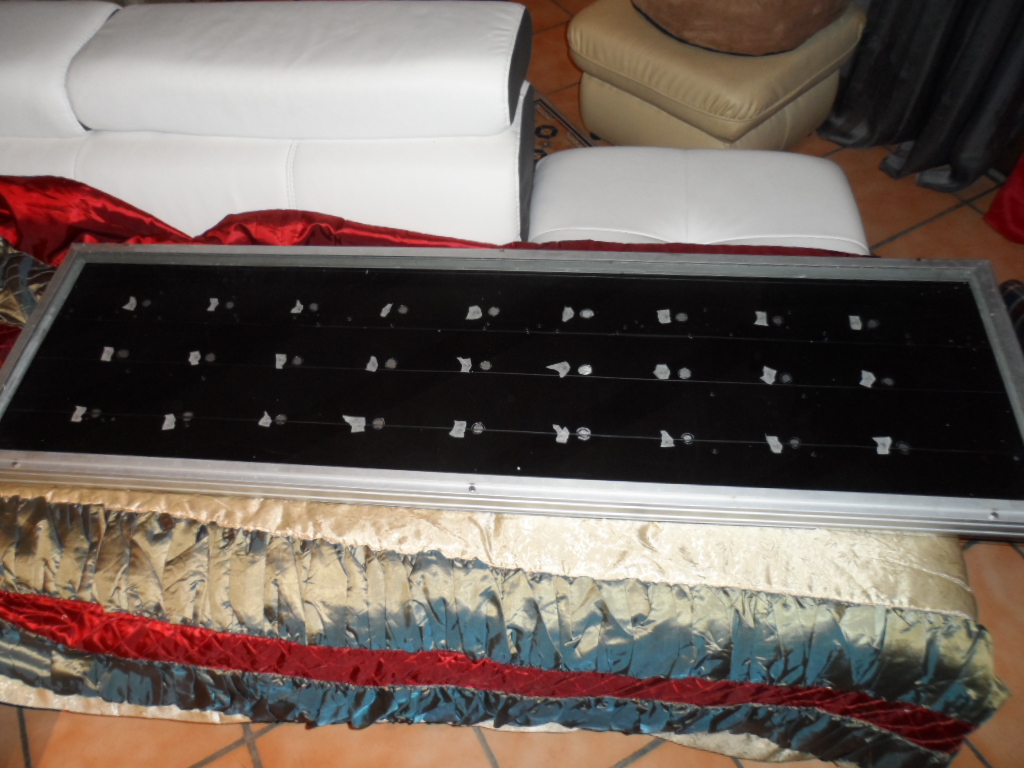

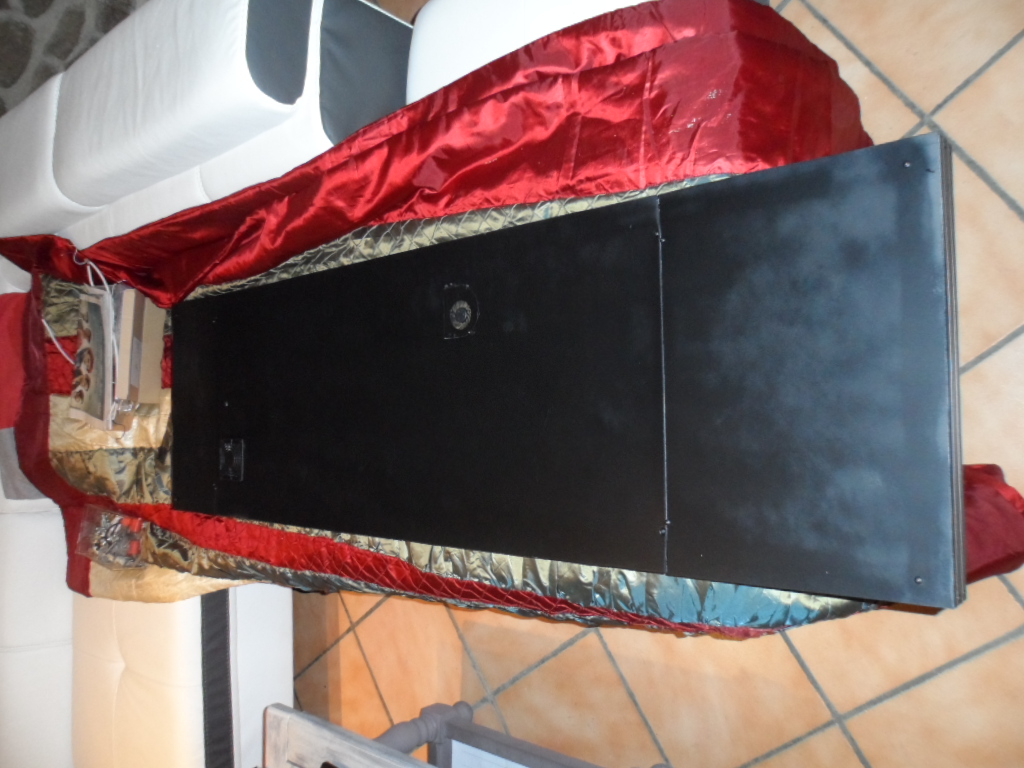

la rampe :

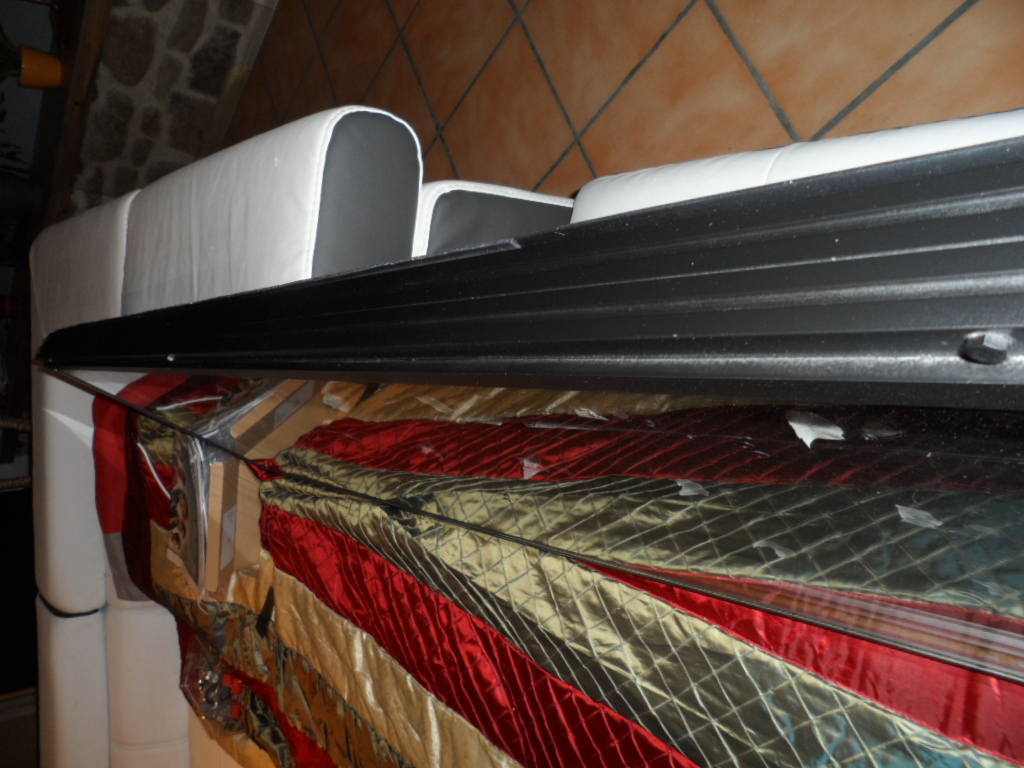

chassis alu d'un fenêtre qui traînait à la maison, les leds sont collées sur une plaque en alu de 2mm
un ventilateur dim pour le moment, un deuxieme de dispo si necessaire.

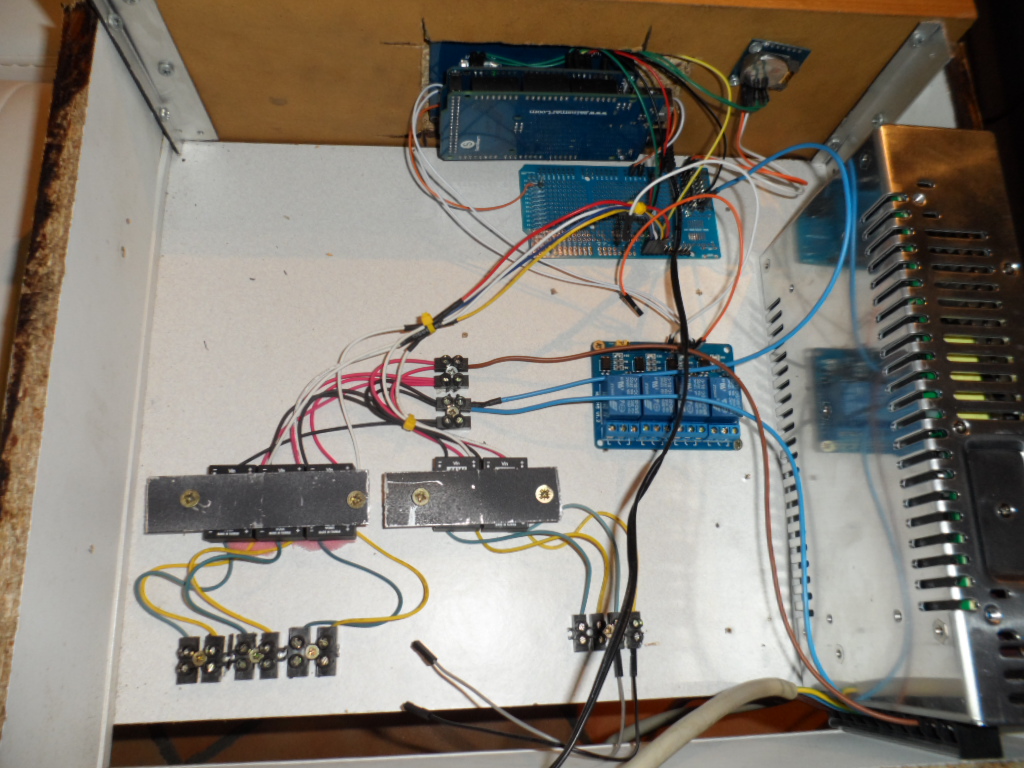

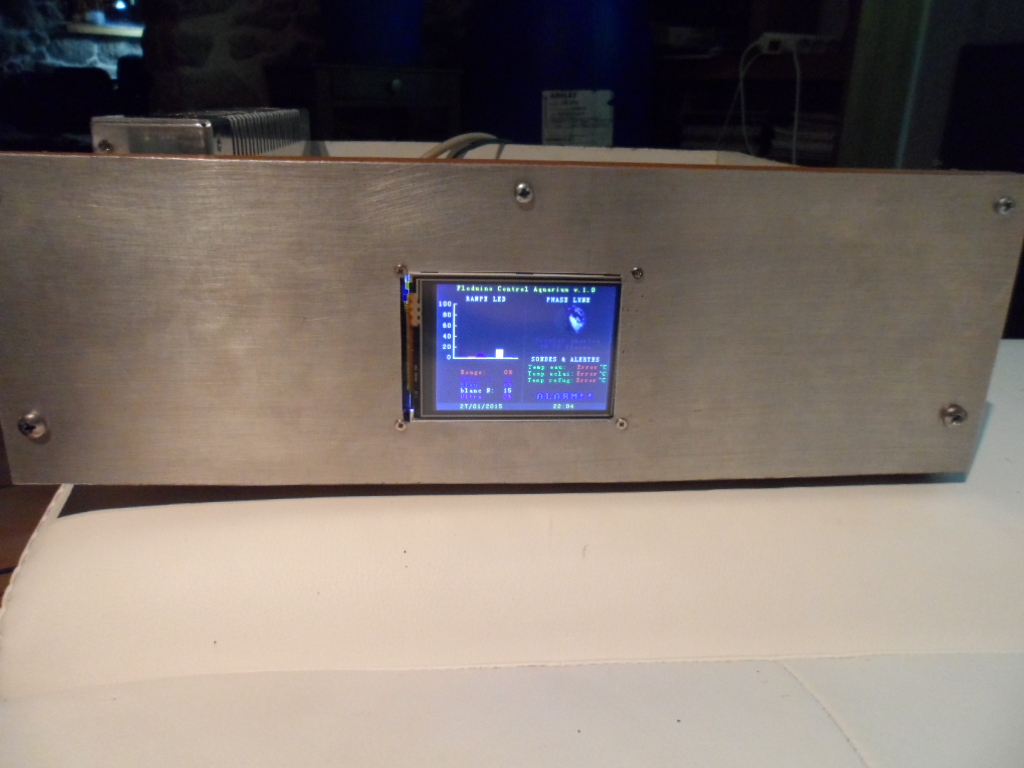

Pour l'arduino, j'utilisé Jarduino mais la version 1.2 béta2, avec passage en français et en cours d'adaptation pour mon utilisation














voila pour la rampe,

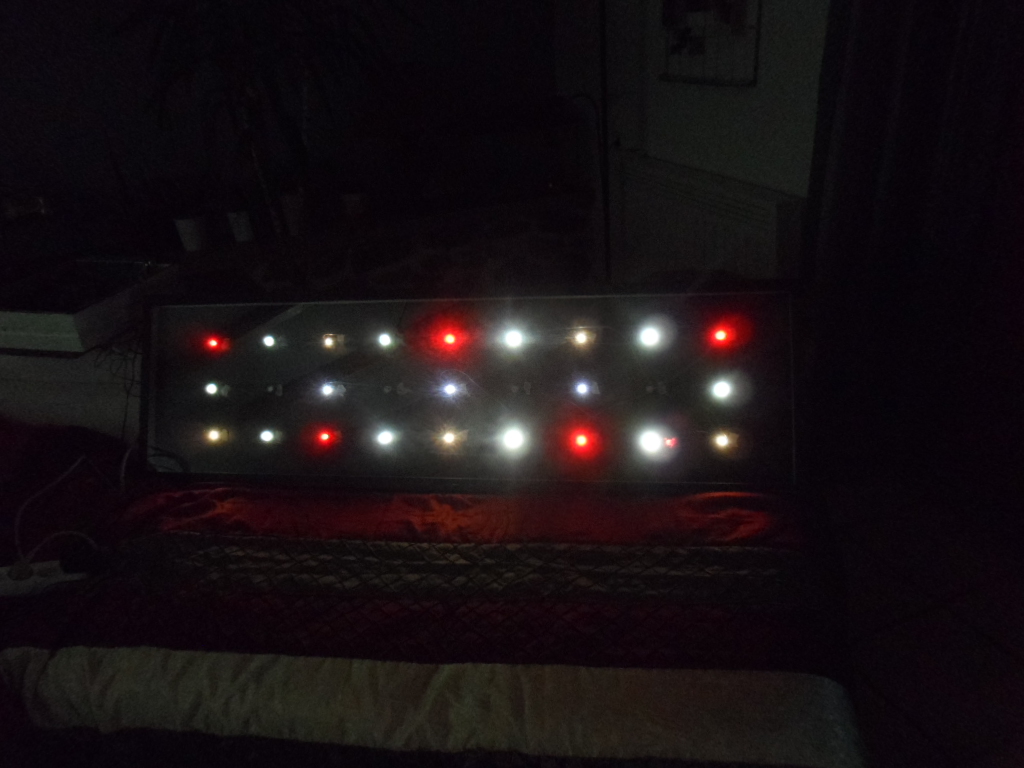

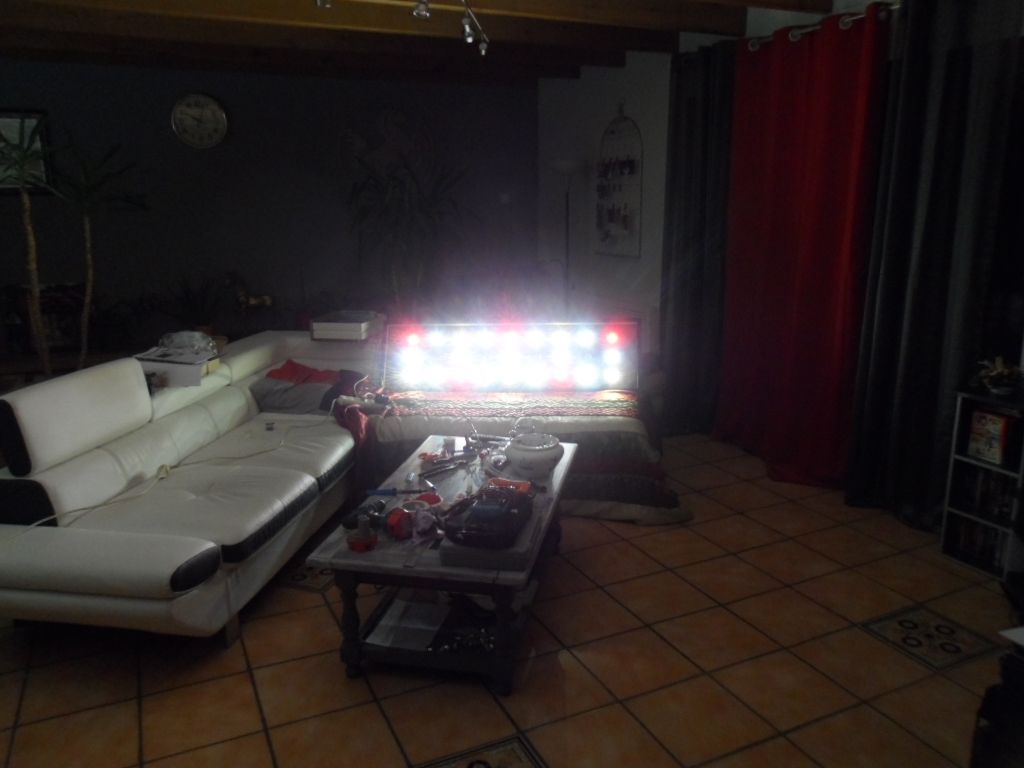

les premiers essais










il manque les leds bleu et quelques lentiles (ligne du milieu)
Revenir en haut Aller en bas
l5u5c
Guppy
avatar

Masculin
Nombre de messages : 60
Age : 31
Localisation : saint maudez
Date d'inscription : 11/06/2014

MessageSujet: Re: rampe led DIY   Sam 31 Jan - 1:58

joli boulot, c'est niquel.

Je dirai juste de faire attention à bien laisser l'air circuler au niveau de ton alimentation.

les éléments noir sous la carte de relais arduino sont aussi des relais ?
Revenir en haut Aller en bas
florent22
Ramirezi sauvage


Masculin
Nombre de messages : 280
Age : 35
Localisation : mael-pestivien
Date d'inscription : 21/06/2012

MessageSujet: Re: rampe led DIY   Sam 31 Jan - 2:31

merci,
l'alim est juste la pour les essais, elle sera dans le meuble après.
les trucs noire sont les drivers, le système de maintient sera revu car il est pas terrible

Revenir en haut Aller en bas
planetec
Pterophylium Altum
avatar

Masculin
Nombre de messages : 1406
Age : 42
Localisation : saint brieuc
Date d'inscription : 02/03/2011

MessageSujet: Re: rampe led DIY   Jeu 5 Fév - 19:14

joli travail et niveau éclairage du bac ca donne quoi mieux ou pas que l'enceint éclairage une photo http://rylfr.free.fr
Revenir en haut Aller en bas
florent22
Ramirezi sauvage


Masculin
Nombre de messages : 280
Age : 35
Localisation : mael-pestivien
Date d'inscription : 21/06/2012

MessageSujet: Re: rampe led DIY   Jeu 5 Fév - 23:46

photo à venir,
niveau intensité c'est moins que les 4x80w T5 mais un éclairage de meilleur qualité et les levé et couché sont top.
j'ai toujours pas installé les led bleu, je ferais des photos après.
Revenir en haut Aller en bas
florent22
Ramirezi sauvage


Masculin
Nombre de messages : 280
Age : 35
Localisation : mael-pestivien
Date d'inscription : 21/06/2012

MessageSujet: Re: rampe led DIY   Ven 6 Fév - 0:31

à pleine puissance



à 15%



coucher de soleil



manque le mode lune car par de bleu, mais ça va pas tarder

avant :



la photo date un peut, il y avait encore des plantes
